Conjunto de três ferramentas de corte para painéis Climaver

O jogo de ferramentas CLIMAVER Saint-Gobain ISOVER KD25706 é uma maleta profissional concebida especificamente para o corte e mecanização de painéis e condutas do sistema CLIMAVER. O conjunto reúne três ferramentas MM para realizar cortes a meia madeira e duas ferramentas MTR para executar cortes perpendicular e a 22,5°, permitindo realizar as principais operações necessárias durante a fabricação e montagem de condutas de climatização CLIMAVER.

As ferramentas foram desenvolvidas pela ISOVER para trabalhar seguindo os métodos construtivos próprios do sistema CLIMAVER, facilitando cortes precisos e repetitivos diretamente sobre os painéis. O fornecimento é apresentado numa maleta de transporte de 485 x 375 x 130 mm, que mantém as ferramentas organizadas e protegidas durante o transporte e o trabalho em obra.

Características principais do jogo de ferramentas CLIMAVER KD25706

• Marca: Saint-Gobain ISOVER.
• Gama: CLIMAVER.
• Referência: KD25706.
• Tipo: jogo profissional de ferramentas de corte para painéis e condutas CLIMAVER.
• Apresentação: maleta de ferramentas.
• Ferramentas MM incluídas: 3 unidades.
• Ferramentas MTR incluídas: 2 unidades.
• Total de ferramentas de corte: 5 unidades.
• Aplicação MM: cortes a meia madeira.
• Aplicação MTR: corte perpendicular e corte a 22,5°.
• Uso: fabricação e mecanização de condutas CLIMAVER.
• Dimensões da embalagem: 485 x 375 x 130 mm.
• Peso do conjunto: aproximadamente 4,30 kg.

Ferramentas específicas para condutas CLIMAVER

O jogo KD25706 foi desenvolvido especificamente para trabalhar com o sistema de condutas CLIMAVER da Saint-Gobain ISOVER. Ao contrário de ferramentas de corte genéricas, os utensílios CLIMAVER são concebidos para realizar as mecanizações necessárias nos painéis de forma adaptada ao método de montagem do fabricante.

Isto permite ao instalador realizar as dobras, uniões e transformações requeridas durante a construção de condutas de climatização, mantendo uma geometria de corte adequada para a posterior montagem.

Três ferramentas MM para cortes a meia madeira

A maleta incorpora três ferramentas CLIMAVER MM. As siglas MM correspondem a Meia Madeira, o sistema de corte utilizado para mecanizar o painel e permitir posteriormente a sua dobra durante a conformação da conduta.

Estas ferramentas foram concebidas para realizar os cortes necessários na fabricação de troços retos e noutras operações em que seja necessário mecanizar o painel sem efetuar um corte completo de todas as suas camadas.

Segundo a documentação técnica da ISOVER, as ferramentas MM são utilizadas especialmente em conjunto com a Régua Esquadro CLIMAVER MM, permitindo realizar de forma ordenada as operações de medição e corte necessárias para construir a conduta.

Duas ferramentas MTR para fabricação de peças

Além das ferramentas MM, o conjunto KD25706 incorpora duas ferramentas destinadas ao Método do Troço Reto, ou MTR. Este procedimento permite fabricar diferentes peças e transformações a partir de um troço reto previamente construído.

As duas ferramentas MTR incluídas permitem realizar:

• Corte perpendicular ou a 90°.
• Corte a 22,5°.

Estes ângulos são utilizados durante a construção de peças e mudanças de direção, recorrendo ao método MTR definido pela ISOVER para as condutas CLIMAVER.

Método do Troço Reto CLIMAVER

O Método do Troço Reto (MTR) é um procedimento de fabricação desenvolvido para obter peças de condutas a partir de secções retas. As ferramentas específicas da maleta ajudam a realizar os cortes angulares necessários seguindo as linhas de marcação correspondentes.

Desta forma, o instalador pode realizar diferentes configurações mantendo um processo de corte sistemático e adaptado à construção de condutas CLIMAVER.

Cortes a meia madeira para dobra do painel

O corte a meia madeira permite retirar ou mecanizar parcialmente determinadas zonas do painel para facilitar a dobra das suas faces a 90° durante a formação da conduta.

As ferramentas MM foram concebidas especificamente para este tipo de trabalho, permitindo mecanizar o painel de acordo com a geometria exigida pelo sistema CLIMAVER e facilitando posteriormente a montagem e fecho da conduta.

Maleta para transporte e organização

As ferramentas são fornecidas agrupadas numa maleta específica, facilitando o seu transporte entre oficina e obra e ajudando a manter cada utensílio corretamente organizado.

A tarifa oficial da Saint-Gobain ISOVER indica para a referência KD25706 umas dimensões de apresentação de 485 x 375 x 130 mm e um peso aproximado de 4,30 kg.

O uso da maleta é especialmente prático para instaladores profissionais que trabalham habitualmente com painéis CLIMAVER e necessitam de dispor das ferramentas de mecanização em diferentes locais.

Aplicações do jogo de ferramentas CLIMAVER

O conjunto é orientado para profissionais dedicados à fabricação e instalação de condutas de climatização realizadas com painéis CLIMAVER. Entre as suas principais aplicações encontram-se:

• Construção de condutas CLIMAVER.
• Corte e mecanização de painéis para climatização.
• Realização de cortes a meia madeira.
• Dobra e conformação de troços retos.
• Fabricação de peças através do Método do Troço Reto.
• Cortes perpendiculares para transformações MTR.
• Cortes angulares a 22,5°.
• Trabalhos profissionais de instalação de condutas de ar condicionado e ventilação.

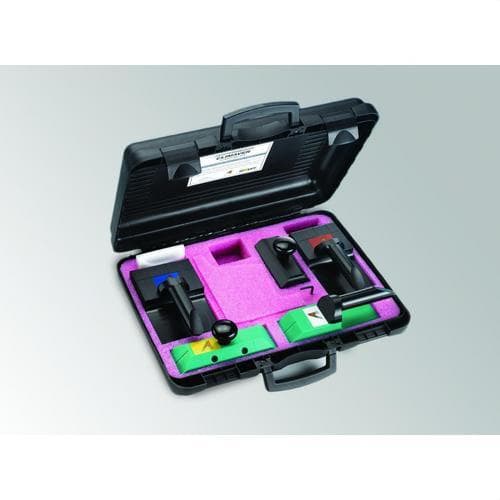

Conteúdo da maleta KD25706

Segundo a documentação oficial da Saint-Gobain ISOVER, a referência KD25706 é fornecida como um jogo completo formado por:

• 3 ferramentas CLIMAVER MM para o corte de painéis a meia madeira.
• 2 ferramentas CLIMAVER MTR para cortes de condutas segundo o Método do Troço Reto.
• 1 maleta para armazenamento e transporte do conjunto.

Portanto, embora algumas denominações comerciais possam referir-se a um jogo de três ferramentas, a configuração oficial da referência KD25706 contém cinco ferramentas de corte: três MM e duas MTR.

Dados técnicos do jogo de ferramentas Saint-Gobain ISOVER KD25706

• Fabricante: Saint-Gobain ISOVER Ibérica.
• Marca: ISOVER.
• Sistema: CLIMAVER.
• Referência: KD25706.
• Denominação oficial: Jogo de Ferramentas CLIMAVER.
• Formato de fornecimento: caixa de ferramentas / maleta.
• Ferramentas MM: 3.
• Ferramentas MTR: 2.
• Número total de ferramentas: 5.
• Tipo de corte MM: meia madeira.
• Tipos de corte MTR: perpendicular e 22,5°.
• Dimensões de apresentação: 485 x 375 x 130 mm.
• Peso aproximado: 4,30 kg.
• Unidade de fornecimento: 1 caixa de ferramentas.

Ferramentas profissionais para a instalação de CLIMAVER

O jogo de ferramentas CLIMAVER KD25706 reúne numa única maleta os utensílios necessários para realizar tanto os cortes a meia madeira como os principais cortes utilizados no Método do Troço Reto. Isto permite ao instalador trabalhar com um conjunto especificamente desenvolvido para os procedimentos de fabricação de condutas definidos pela Saint-Gobain ISOVER.

A combinação de três ferramentas MM e duas ferramentas MTR torna esta maleta um complemento especializado para profissionais que fabricam e instalam condutas CLIMAVER e necessitam de realizar cortes repetitivos de forma adaptada ao sistema construtivo do fabricante.
