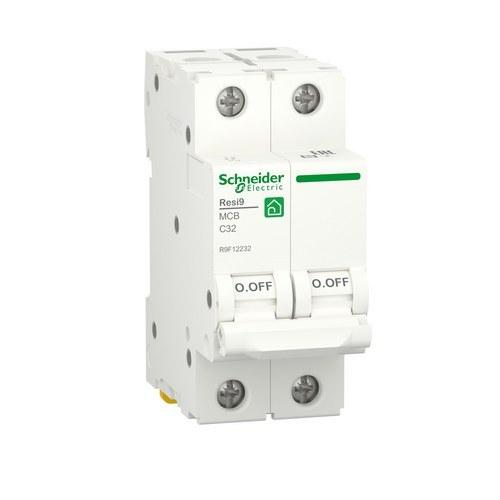

Magnetotérmico Resi9 2P 32 A 6000 A 230 V

O magnetotérmico Resi9 2P 32A da Schneider Electric é um disjuntor automático em miniatura projetado especificamente para proteger instalações elétricas residenciais contra sobrecargas e curtos-circuitos. Parte da reconhecida linha Resi9, este dispositivo oferece uma solução eficiente e segura para garantir o bom funcionamento dos sistemas elétricos em edifícios individuais ou coletivos, proporcionando proteção tanto às pessoas quanto aos equipamentos conectados.

Este modelo Resi9 2P é um disjuntor de dois polos com proteção completa em ambas as fases (2 polos protegidos), o que o torna uma opção ideal para instalações onde é necessária uma proteção robusta e confiável. Com uma corrente nominal de 32A e uma curva de disparo tipo C, este magnetotérmico foi projetado para proteger circuitos elétricos contra sobrecargas prolongadas e curtos-circuitos repentinos, assegurando que o fornecimento elétrico seja interrompido antes que danos graves ocorram na instalação ou nos equipamentos conectados.

O Resi9 2P possui uma capacidade de corte de até 6000 A de acordo com a norma EN/IEC 60898-1, o que significa que pode lidar com altos níveis de corrente de curto-circuito sem comprometer a segurança. Este nível de capacidade de corte é adequado para a maioria das instalações residenciais, onde é fundamental garantir que os disjuntores possam desconectar eficazmente o circuito em caso de uma falha significativa, protegendo tanto as pessoas quanto os equipamentos.

A facilidade de instalação é outro dos aspectos destacados deste magnetotérmico. O Resi9 foi projetado para ser montado em trilho DIN, o que permite uma instalação rápida e sem complicações em qualquer quadro elétrico modular. Graças à sua largura de 4 módulos de 9 mm, este disjuntor ocupa um espaço mínimo, tornando-se uma opção perfeita para quadros elétricos com espaço limitado. Além disso, seu sistema de fixação ajustável em clip facilita tanto a instalação inicial quanto seu eventual desmonte ou substituição.

Este magnetotérmico não se destaca apenas por sua capacidade de proteção, mas também por sua durabilidade. Possui uma resistência mecânica de até 20.000 ciclos e uma durabilidade elétrica de 10.000 ciclos, garantindo um desempenho confiável e uma vida útil prolongada mesmo em aplicações de uso intensivo.

No que diz respeito à sua capacidade de suportar condições ambientais, o Resi9 2P pode operar em uma ampla faixa de temperaturas, de -25°C a +60°C, o que o torna uma opção robusta e adequada para uma variedade de ambientes. Além disso, o dispositivo está protegido com um grau IP20 e IP40 (quando montado em um gabinete), garantindo que esteja protegido contra a entrada de objetos sólidos de tamanho médio, como cabos ou ferramentas, mas não está projetado para exposição direta a líquidos.

Dados técnicos

• Corrente nominal (In): 32A.
• Capacidade de corte: 6000A segundo IEC/EN 60898-1.
• Número de polos: 2P, ambos polos protegidos.
• Curva de disparo: C, para aplicações residenciais típicas.
• Tensão nominal de emprego (Ue): 400 V CA a 50/60 Hz.
• Tensão nominal de isolamento (Ui): 440 V CA.
• Resistência a picos de tensão (Uimp): 4 kV.
• Montagem: Em trilho DIN ajustável em clip.
• Conexões: Terminais do tipo túnel para cabos rígidos de até 25 mm² e flexíveis de até 16 mm².
• Dimensões: 81 mm de altura, 36 mm de largura, 72 mm de profundidade.
• Peso: 240 g.
• Proteção IP: IP20 e IP40 (em gabinete).
• Durabilidade mecânica: Até 20.000 ciclos.
• Durabilidade elétrica: Até 10.000 ciclos.

Vantagens chave

• Proteção térmico-magnética avançada: Combina proteção contra sobrecargas e curtos-circuitos, garantindo a segurança dos circuitos elétricos em aplicações residenciais.
• Alta capacidade de corte: Com 6000A de capacidade de interrupção, o Resi9 2P é capaz de lidar com correntes de curto-circuito significativas, proporcionando uma proteção confiável para sistemas residenciais.
• Fácil instalação: Seu design modular e montagem em trilho DIN o tornam perfeito para uma instalação rápida e sem complicações.
• Durabilidade e resistência: Com uma vida útil de até 20.000 ciclos mecânicos, este disjuntor automático oferece um desempenho duradouro e confiável ao longo do tempo.
